貼片電容正負極怎么區分,方法有哪些?

作者: 昂洋-陳平發表時間:2020-11-02 17:45:20瀏覽量:7642

貼片電容又名SMD多層陶瓷電容器,分為有極性電容器和無極性電容器,字面理解就是帶正負極的不帶正負極的。我們主要還是講有極性(帶正負極)的貼片電容,它們的極性要怎么區分,方法有哪些?
文本標簽:貼片電容正負極

  貼片電容又名SMD多層陶瓷電容器,分為有極性電容器和無極性電容器,字面理解就是帶正負極的不帶正負極的。我們主要還是講有極性(帶正負極)的貼片電容,它們的極性要怎么區分,方法有哪些?

  一:表面識別法

  1、電容上表面有標志的黑塊為負極。在PCB電路板上電容方位上有兩個半圓,涂黑顏色的半圓對應的引腳為負極,另外一邊就是正極。

  2、引腳長短來區分,長引腳的為正極,短腳的就是負極了。

貼片電容正負極

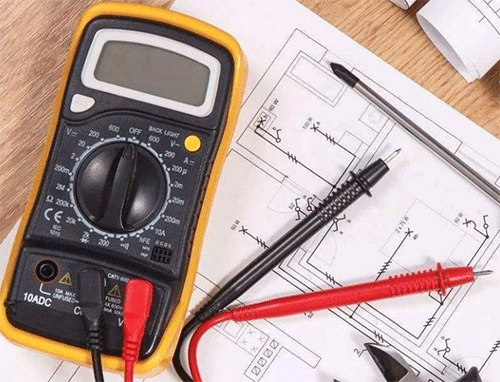

  二、萬用表測量法

  當我們無法通過以上方法來判斷時,還可以使用萬用表來測量判斷,下面是方法:

  我們知道,電容兩極之間的介質并不是絕對的絕緣體,它的電阻也不是無限大,而是一個有限的數值,一般在1000兆歐以上。

  電容兩極之間的電阻叫做絕緣電阻或漏電電阻。只有電解電容的正極接電源正(電阻擋時的黑表筆),負端接電源負(電阻擋時的紅表筆)時,電解電容的漏電流才小(漏電阻大)。反之,則電解電容的漏電流增加(漏電阻減小)。

  這樣,我們先假定某極為“+”極,指針式萬用表選用R*100或R*1K擋,然后將假定的“+”極與萬用表的黑表筆相接,另一電極與萬用表的紅表筆相接,記下表針停止的刻度(表針靠左阻值大),(對于數字萬用表來說可以直接讀出讀數。)然后將電容放電(兩根引線碰一下),然后兩只表筆對調,重新進行測量。兩次測量中,表針最后停留的位置靠左(或阻值大)的那次,黑表筆接的就是電解電容的正極。

貼片電容正負極

  三、貼片鉭電容電極識別法

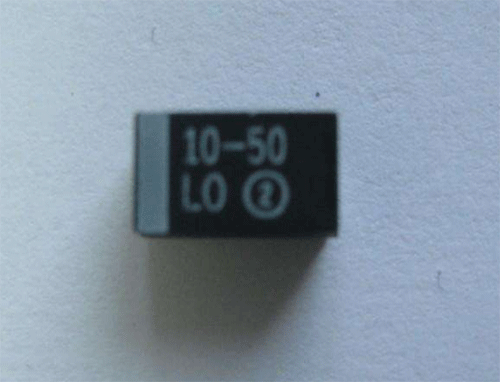

  1、常見的鉭電容,為長方體形狀,有“-”標記的一端為正。

  2、還有一種銀色的表貼電容,想來應該是鋁電解。 上面為圓形,下面為方形,在光驅電路板上很常見。這種電容則是有“-”標記的一端為負,剛好和上面相反。

  有極性電容也就是我們平時所稱的電解電容,一般我們平時用的最多的為鋁電解電容,由于其電解質為鋁,所以其溫度穩定性以及精度都不是很高,而貼片元件由于其緊貼電路版,所以要求溫度穩定性要高,所以貼片電容以鉭電容為多,根據其耐壓不同,貼片電容又可分為A、B、C、D四個系列,具體分類如下:

  類型 封裝形式 耐壓

  A 3216 10V

  B 3528 16V

  C 6032 25V

  D 7343 35V

  貼片鉭電容的封裝是分為A型(3216),B型(3528), C型(6032), D型(7343),E型(7845)。有斜角的是表示正極。
