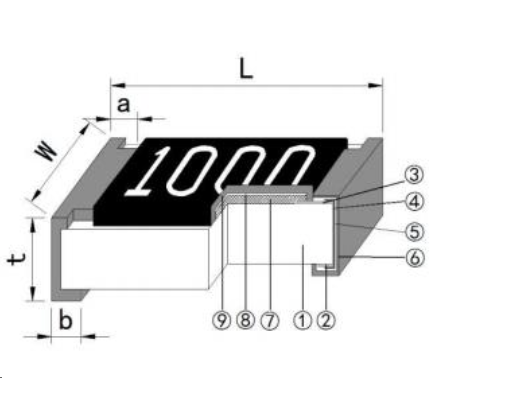

貼片電阻(SMD Resistor)因其體積小、精度高、易于自動化生產，廣泛應用于消費電子、工業控制、通信設備等領域。在實際應用中，電阻的阻值偏差與溫升特性是評估其性能的關鍵指標。阻值偏差可能導致電路參數偏離設計值，而溫升過高則可能引發元件失效甚至火災風險。因此，掌握科學的測量方法對保障電路可靠性至關重要。

一、貼片電阻實際阻值的測量

1. 測量工具與原理

工具選擇：數字萬用表(DMM)是測量阻值的首選工具，需具備高精度(如四位半)、多量程(200Ω~20MΩ)及自動量程切換功能。

測量原理：基于歐姆定律(R=U/I)，萬用表通過內置恒流源向電阻施加微小電流，測量其兩端電壓并計算阻值。

2. 測量步驟

斷電與預處理：

確保電路板斷電，避免短路或元件損壞。

若電阻焊接在電路板上，建議用烙鐵取下，避免其他元件干擾測量結果。

萬用表設置：

選擇電阻檔(Ω檔)，量程需覆蓋目標阻值(如測量1kΩ電阻時，優先選擇2kΩ量程)。

若不確定阻值范圍，可從最大量程開始，逐步縮小范圍以提高精度。

測量操作：

將萬用表探針接觸電阻兩端(極性無關)，避免接觸不良導致誤差。

讀取并記錄阻值，注意小數點位置與單位。

3. 注意事項

溫度影響：電阻阻值隨溫度變化，需在常溫下測量或記錄環境溫度進行修正。

寄生效應：焊接在電路板上的電阻可能受其他元件影響，建議取下后測量。

精度校準：定期校準萬用表，確保測量結果準確。

二、貼片電阻溫升的測量

1. 測量工具與原理

工具選擇：

熱成像儀：非接觸式測量，可直觀顯示溫度分布，適用于快速定位高溫點。

熱電偶/溫度傳感器：接觸式測量，精度高，但需焊接或粘貼在電阻表面。

測量原理：

熱成像儀通過檢測物體輻射的紅外能量計算溫度。

熱電偶利用塞貝克效應(Seebeck Effect)將溫度差轉換為電壓信號。

2. 測量步驟

施加負載：

將電阻接入電路，施加額定電流(如0.25W電阻需施加電流使功率達到0.25W)。

電流大小需根據電阻額定功率計算，避免過熱損壞。

初始溫度測量：

記錄電阻未通電時的環境溫度與表面溫度。

溫升測試：

通電一段時間(如5分鐘)，使用熱成像儀或溫度傳感器測量表面溫度。

記錄溫度隨時間的變化，計算溫升(ΔT = T_final - T_initial)。

3. 注意事項

環境控制：

確保測試環境溫度穩定，避免風速、光照等因素干擾。

避免在強電磁場或振動環境下測量。

安全防護：

電阻發熱后溫度較高，避免直接接觸。

若電阻功率較大，需使用散熱片或風扇輔助散熱。

數據記錄：

建議使用數據記錄儀連續記錄溫度變化，便于分析溫升趨勢。

貼片電阻的實際阻值與溫升測量是保障電路可靠性的重要環節。通過科學選擇測量工具、規范操作流程、注意環境控制，可有效提高測量精度，及時發現潛在問題。
