貼片電容有幾種顏色,貼片電容顏色識別容量方法,電容器是電路中不可缺少的被動電子元件,電容器的作用主要有:去耦作用、中和作用、耦合作用、儲能作用、濾波作用、時間常數等。貼片電容常見的顏色有褐色、灰色和淡紫色等,下面我們便來了解認識一下貼片電容的識別方法。
各種貼片電容識別方法:

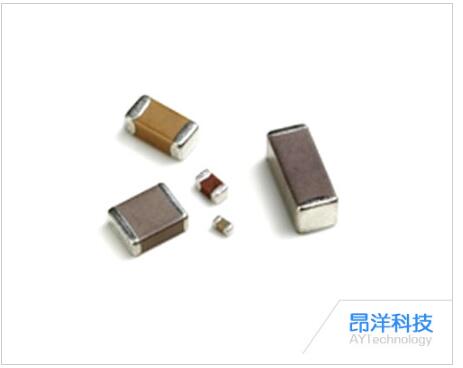

1、貼片電容:普通型,材質瓷片。外型單一、外觀單一,表面沒有絲印,沒有極性。有多種顏色主要有褐色、灰色、淡紫色等。普通貼片電容的基本單位:pF
2、貼片鉭電容:材質鉭介質。表面有絲印,有極性。有多種顏色主要有黑色、黃色等。鉭電容表面有一條白色絲印用來表示鉭電容的正極,并且在絲印上標明有電容值和工作電壓,大部分生產廠家還在絲印上加注一些跟蹤標記。貼片鉭電容的基本單位:μF
3、貼片電解電容:材質電解質。表面有絲印,有極性。外觀上可見鋁制外殼。電解電容表面有一條黑色絲印用來表示電解電容的負極,并且在絲印上標明有電容值和工作電壓,大部分生產廠家還在絲印上加注一些跟蹤標記。貼片電解電容的基本單位:μF
4、貼片紙多層電容:普通型,材質紙質。表面部分廠家的元件有絲印,外形主要有橢圓和方形兩種,外觀上橢圓形一般呈銀白有金屬光澤、方形呈褐色,從側面能看到紙介質分層情況。這種電容沒有極性。尺寸有各種大小,但體積一般較大。普通貼片電容的基本單位:pF。但此電容量一般較大在μF級。
值得我們注意的是,貼片陶瓷電容同一種型號規格,批次不一樣,外觀顏色一批深,一批淺,這個是屬于正常的。貼片電容識別,貼片電容有幾種顏色內容就到這里,如有貼片電容選購需求請咨詢我司喔。
